1-1-4-2 気泡式レベル計
- 1. 差圧式レベル計
- 2. 気泡式レベル計
- 3. ダイアフラム式レベル計
- 4. ディスプレースメント式レベル計
- 5. フロート式レベル計
- 6. 静電容量式レベル計
- 7. 放射線式レベル計
- 8. 超音波式レベル計
- 9. マイクロウェーブ式レベル計
- 10. その他のレベル計

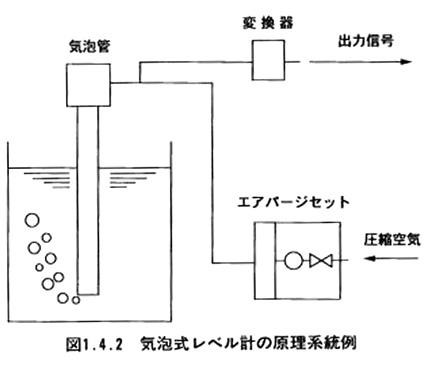

液中に挿入した気泡管の先端から常に一定量のガス(空気または不活性ガス)を放出することにより、気泡管先端にかかっている液体の圧力に相当する背圧を測定して、液位を検出する。
気泡管と一定流量の気体を送るための減圧弁、しぼり、ロータメータ等を一体としたエアパージセットで構成される。
液中に挿入されるのは気泡管のみであるため、腐食性液体にも対処しやすく、先端から絶えずパージされているので、スラリーや高粘度の液体にも手軽に使用できる。普通、開放タンクに使用されるが、内圧がそれほど高くなければ差圧計と組み合わせて密閉タンクにも使用できる。
